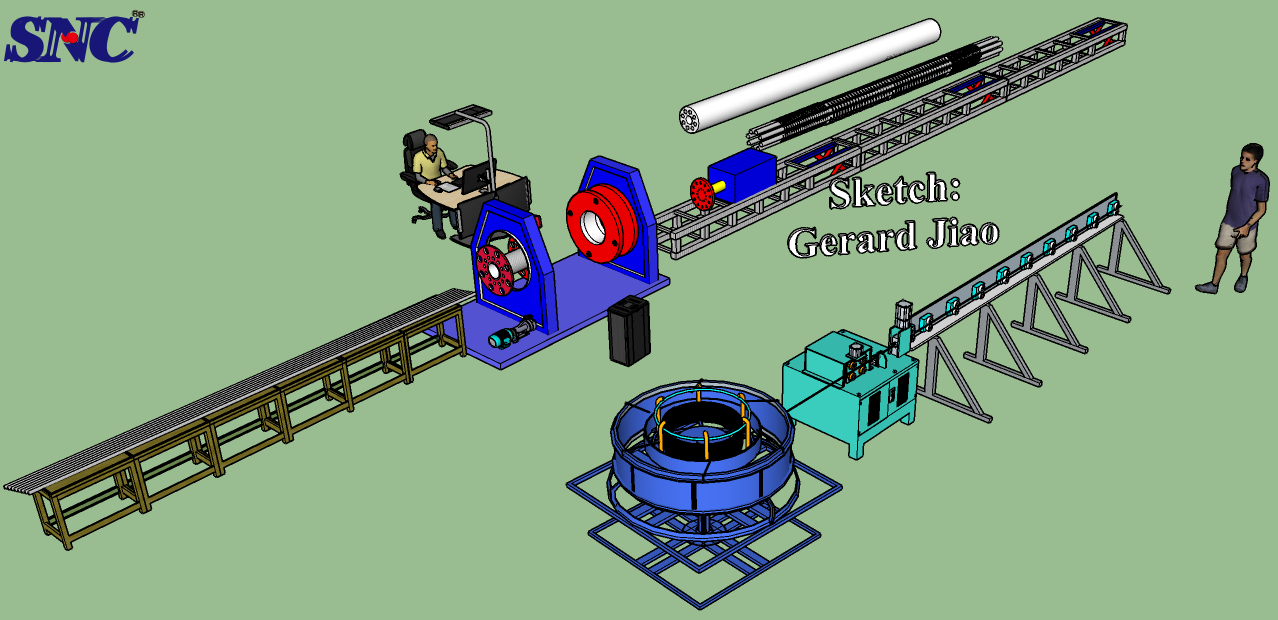

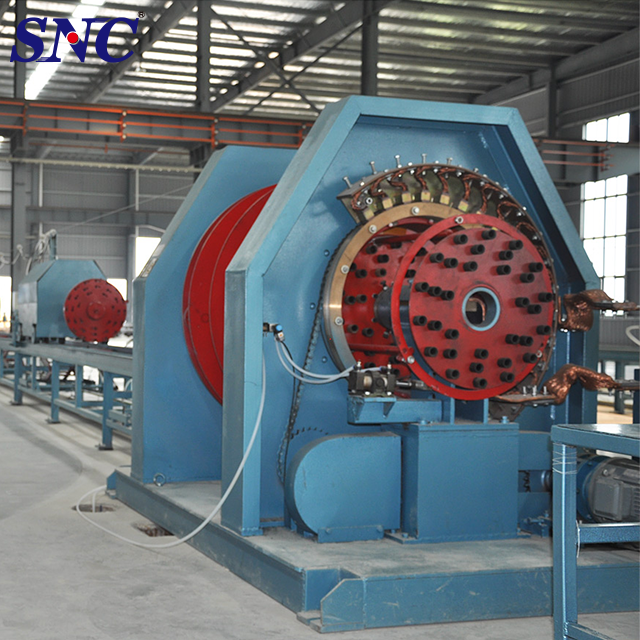

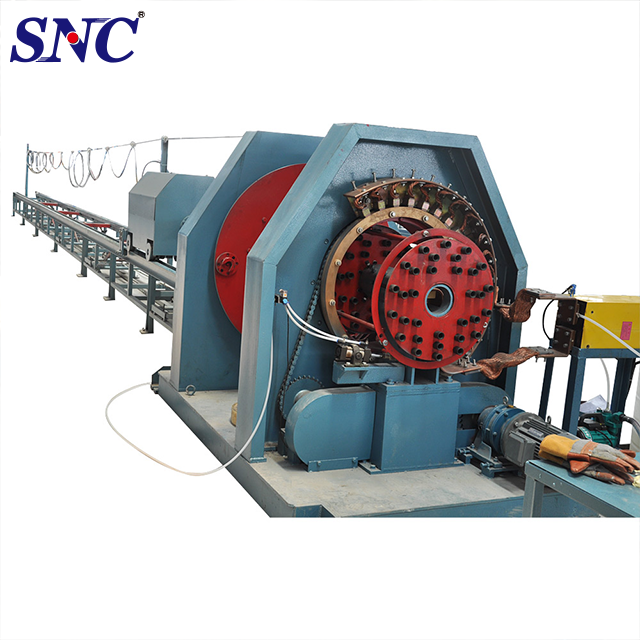

자동 관형 파일 콘크리트 케이지 용접기

파일 용접기는 시멘트 제품 산업의 특수 기계 장비입니다. 현재 우리나라 생산현장에서 사용되는 압연용접기는 다음과 같은 두 종류로 나누어진다.

첫째, 단일 칩 마이크로 컴퓨터 제어, 이러한 종류의 롤링 용접 기계는 자동 생산을 실현하고 생산 효율성을 향상시키며 다양한 종류와 다양한 제품 사양의 요구를 충족시킬 수 있습니다. 그러나 피치의 정밀도는 여전히 수동 또는 기계식 변속기 조정에 의존하고 모터는 전자기 속도 조절을 사용하며 피치 오류가 크고 용접 속도와 피치를 마음대로 조정할 수 없으며 솔더 조인트를 추적할 수 없으며 기타 문제가 있습니다. .

두 번째는 PLC 및 AC 모터 주파수 제어 기술을 사용하여 용접기가 자동 처리를 실현하고 용접기의 자동 제어 수준을 더욱 향상시킬 수 있다는 것입니다. 시스템은 미리 설정된 피치 길이에 따라 가공 계산 및 용접 제어를 자동으로 완료합니다. 트레이와 트롤리의 작동은 PLC 제어 소프트웨어에 의해 자동으로 식별되고 계산됩니다. 재료 플레이트의 속도가 인위적으로 변경되면 트롤리의 속도는 처리 피치의 길이가 변경되지 않도록 변경 사항을 따릅니다. 오작동을 방지하기 위해 공정 매개변수의 변경은 작동 중에 유효하지 않으며 수정은 종료 상태에서만 유효합니다.

인간-기계 상호 작용 표면, 디지털 지적 제어;

통합 주 엔진, 소형 트롤리, 재료 판 전자 제어, 계산 기능;

48가지 유형의 용접 케이지 매개변수 사전 설정, 직접 선택, 조정 필요 없음

용접 공정을 자유롭게 일시 중지할 수 있으며 그 동안 주 엔진, 재료 플레이트 및 소형 트롤리의 위치를 ​​조정할 수 있습니다. 다시 시작한 후에는 전후 할당량을 계산할 필요가 없습니다.

주 엔진의 플레이트는 벨트 변속기를 채택하여 조용하고 원활하게 작동합니다.

매개변수

용접 콘크리트 케이지 측면 길이   250, 300,350,400,450,500,600mm 및 직사각형 파일

용접 콘크리트 케이지 길이 4m-15m  (맞춤제작 가능합니다.)

종방향 철근 개수 4812 등 (맞춤 제작 가능)

수직 막대의 직경  Ø7.1mm, Ø9.0mm,  Ø10.7mm,  Ø12.6mm 및 변형된 강철 막대 Ø12-24mm.

원형판의 직경   Ø4-Ø6mm

추진력      8.4KW~15.2KW

용접력    200KVA ~300KVA

제어방식  초소형 컴퓨터
