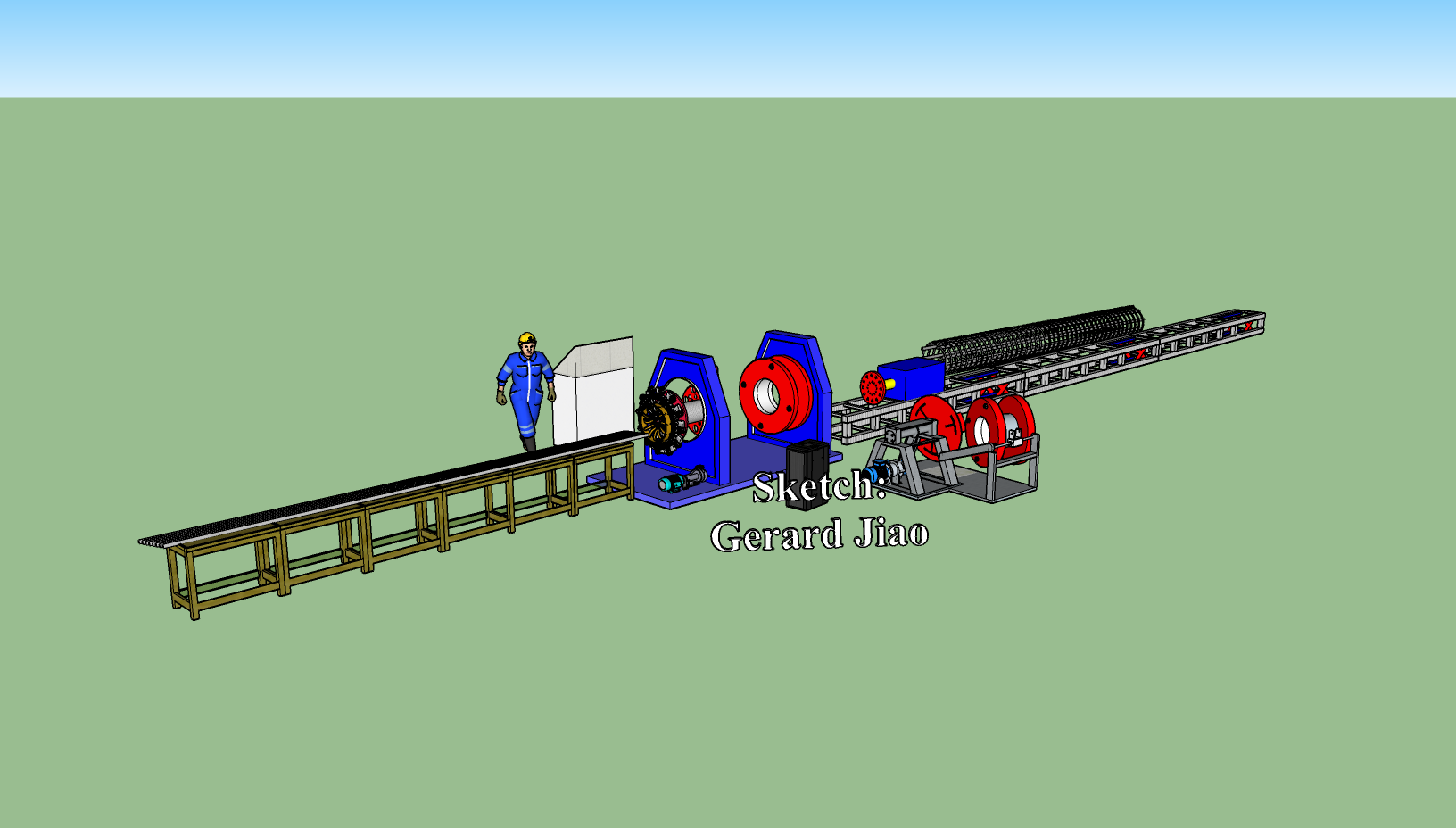

원추형 폴 케이지 용접기

원추형 극 용접기는 콘크리트 극 보강 케이지, 프리스트레스트 콘크리트 극 보강 케이지 용접 형성, 1:75도 테이퍼 극 직경에 대한 좋은 솔루션, 건축 바 스틸 용접 강도가 낮고 브라켓 자동 서보 및 기타 기술적 문제에 적합합니다. 효율성, 견고한 용접, 빠른 성형, 고정밀, 작은 직경 오류 등.

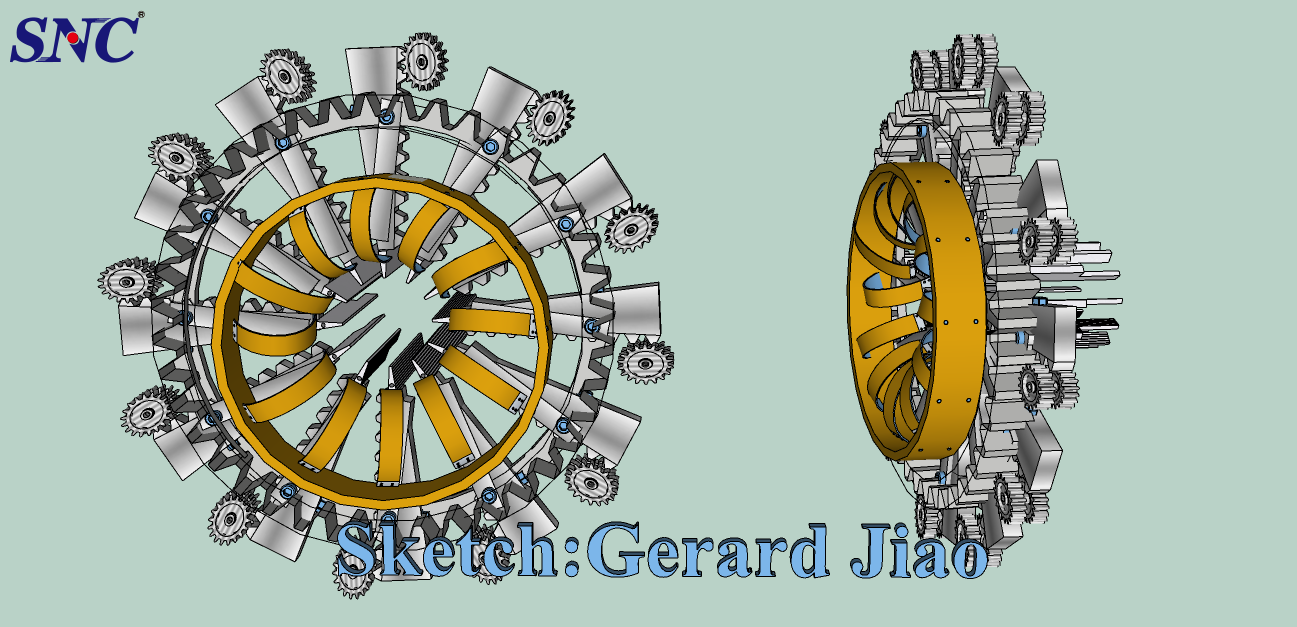

용접 공정에서 주 보강 케이지 본체가 회전하지 않고 링 보강의 스핀, 요구 사항에 따라 피치를 임의로 설정할 수 있으며 자동 케이지 해제 및 케이지 언로드 기능이 있습니다.케이지 본체의 용접을 더욱 견고하게 하기 위해 자동 조정 용접 메커니즘이 채택되었습니다.

기술적인 매개변수: 기술적인 매개변수:

1, 팁 직경: 190mm, 230mm, 270mm, 310mm

2의 용접 강철 해골 길이: 7500~ 15000mm

3. 폴 테이퍼: 1:75

4, 세로 막대 직경, 등급: (12mm, 14mm, 16mm)

5, 세로 힘줄의 수: 10~20

6, 링 바 직경, 재료: (4mm ~6mm; (세로 바 직경, 뿌리 수, 길이 종합 결정에 따라)

7, 링 바 재질: Q195(권장) 또는 Q235;

8, 용접 속도: 4분 정도에 15m 강철 케이지(보강재 착용 시간 제외);견인 트롤리는 신속하게 반환될 수 있습니다.

9. 용접 모드: 저항 용접

10, 용접 작동 모드: 메인 바가 회전하지 않고 링 바 회전

11, 피치: 0-150mm(요구 사항에 따라 임의로 설정할 수 있음)

12, 힘줄을 착용하는 방법: 인공.

13, 릴리스 케이지 모드: 기계식 자체 언로딩

15, 직경 오차율 : ±2mm

16, 주요 용접 변압기 작동 전압: 380V

17, 변압기 전원: 300KVA

18. 구동력: 14KW

19. 보조 전원: ≥6kg 압축 공기(사용자가 제공하는 2m2 공기 압축기)

20, 제어 모드: PLC 프로그램 제어, 인간-기계 인터페이스
